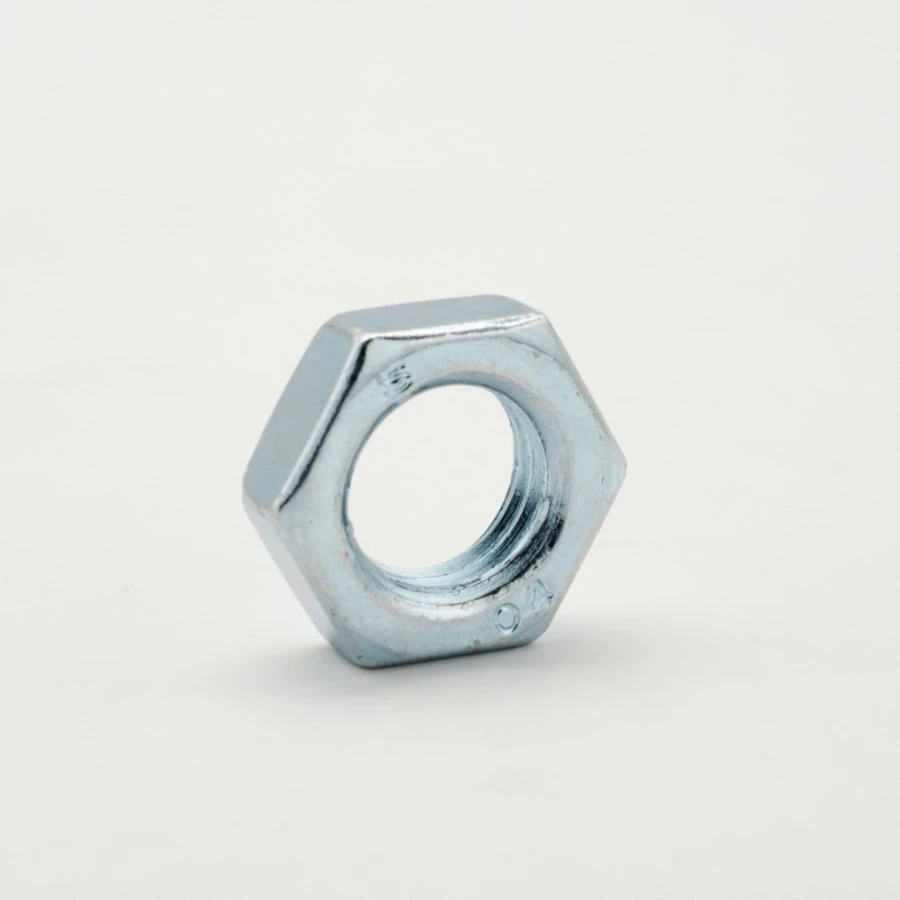

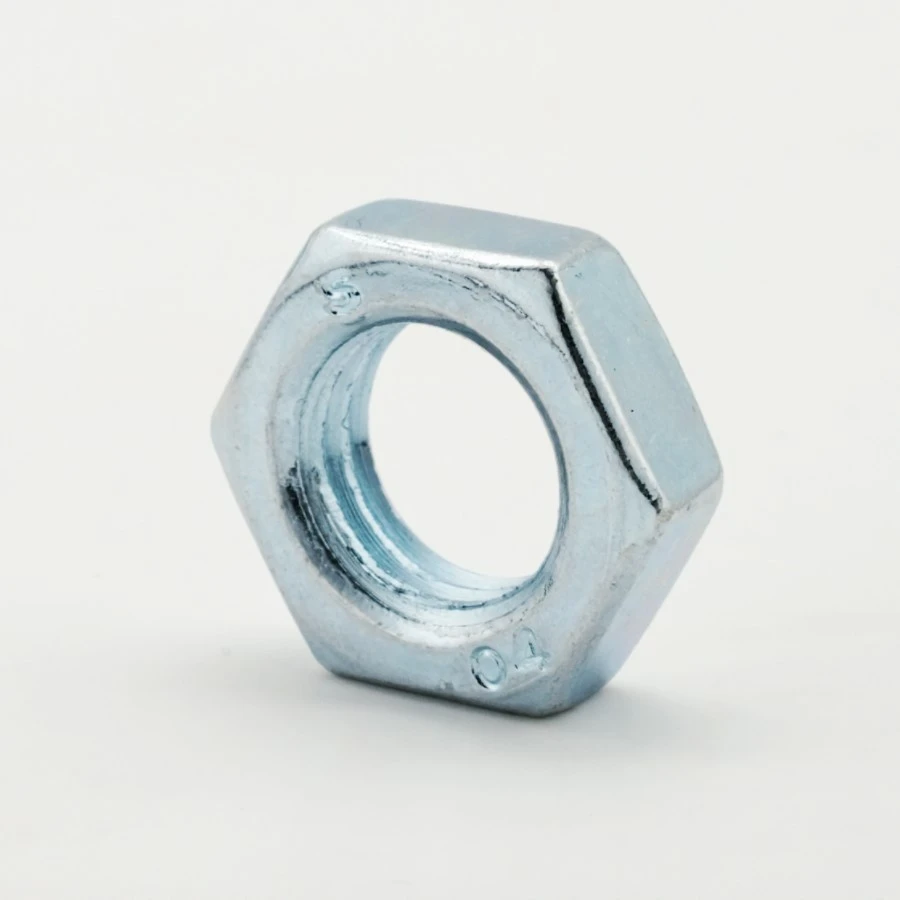

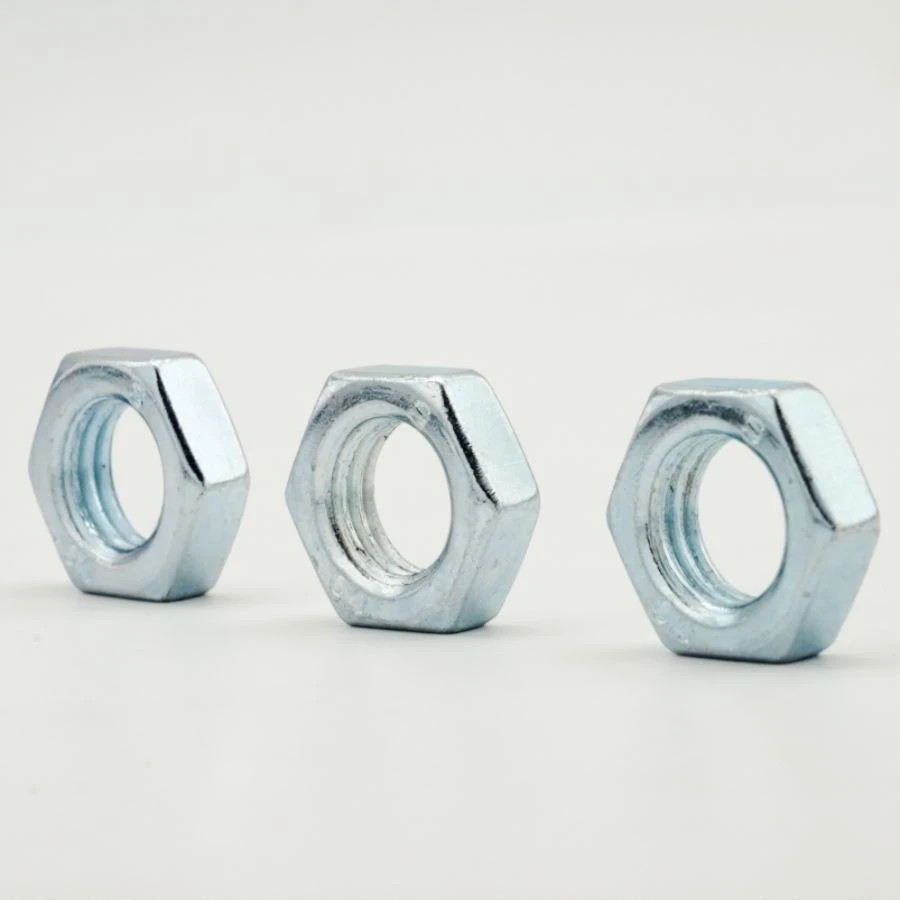

ASME B18.2.2 Таблица 4 Шестостенни гайки

ASME B18.2.2 Таблица 4 определя шестостенни гайки, които са по-тънки от стандартните шестостенни гайки, но по-дебели от плоските гайки. Те са проектирани специално за блокиране срещу друга гайка, за да предотвратят разхлабване при вибрации, което ги прави основни в динамичните системи за закрепване.

Изпрати запитване

Представяне на продукта

Общи спецификации

Материали	Въглеродна стомана
Клас	5, 6, 8, 10
Обхват	1/4" - 1"
Нишка	Грубо, фино, изключително фино, специално-фино
Повърхност	Обикновени, поцинковани, горещо поцинковани, GEOMET, ЦИНКОВ-НИКЛ, DACROMATE и др.

Ключови характеристики

Междинна дебелина между стандартни и плоски гайки
Специално проектиран за функция за блокиране на гайка
Съответства на ASME B18.2.2 Таблица 4
Предлага се в класове с висока -якост, включително 2H
Широко използван в модули,-податливи на вибрации

Приложна индустрия

Тежко оборудване и-офроуд превозни средства
Железопътни и транзитни системи
Възли помпа и компресор
Индустриално закрепване с вибрация

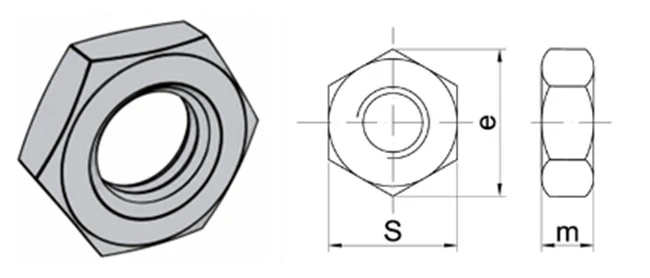

таблица с данни

fresh food_

Размер	1/4"	5/16"	3/8"	7/16	1/2	9/16	5/8"	3/4"	7/8"	1"	1-1/8"	1-1/4"	1-3/8"	1-1/2"	1-5/8"	1-3/4"	1-7/8"	2"	2-1/4"	2-1/2"	2-3/4"	3"	3-1/4"	3-1/2"	3-3/4"	4"
UNC	20	18	16	14	13	12	11	10	9	8	7	7	6	6	6	5	6	4.5	4.5	4	4	4	4	4	4	4
AF мин. (инч)	0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175	2.350	2.538	2.722	2.900	3.263	3.625	3.988	4.350	4.713	5.075	5.438	5.800
AF Макс (инч)	0.438	0.500	0.563	0.688	0.750	0.875	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250	2.430	2.625	2.813	3.000	3.375	3.750	4.125	4.500	4.875	5.250	5.625	6.000
Мин. AC (инч)	0.488	0.557	0.628	0.768	0.840	0.982	1.051	1.240	1.447	1.653	1.859	2.066	2.273	2.480	2.679	2.893	3.103	3.306	3.719	4.133	4.546	4.959	5.373	5.786	6.199	6.612
AC Max (инч)	0.505	0.577	0.650	0.794	0.866	1.010	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598	2.805	3.031	3.247	3.464	3.897	4.330	4.763	5.196	5.629	6.062	6.495	6.928
T мин. (инч)	0.150	0.180	0.210	0.240	0.302	0.301	0.363	0.398	0.458	0.519	0.579	0.687	0.747	0.808	0.868	0.929	0.989	1.050	1.155	1.401	1.522	1.643	1.748	1.870	1.990	2.112
T Max (инч)	0.163	0.195	0.227	0.260	0.323	0.324	0.387	0.446	0.510	0.575	0.639	0.751	0.815	0.880	0.944	1.009	1.073	1.138	1.267	1.427	1.556	1.685	1.814	1.943	2.072	2.201
